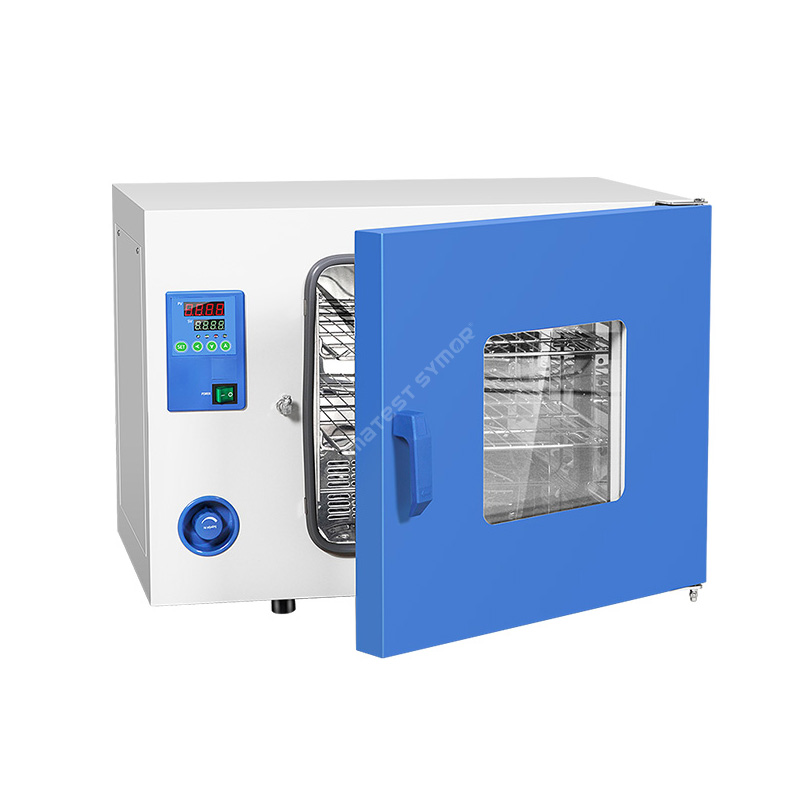

Пећи на врући ваздух

Опис

Пећи са топлим ваздухом се могу користити за сушење или уклањање влаге из узорака или материјала. Обично се састоји од загрејане коморе са полицама или полицама унутра за постављање узорака. Температура унутар пећнице се може контролисати и одржавати на одређеном нивоу како би се олакшао процес сушења, ове пећи за сушење се широко примењују за сушење, сушење и тестирање производа у лабораторијама.

Спецификација

одлика

• Јединствена контрола температуре

• Брзо загрева и суши узорке, може да загреје узорке до 200°Ц

• Унутрашња рерна од нерђајућег челика сус#304 и спољашња пећница од челичног лима обложена прахом, отпорна на корозију

• Ниска потрошња енергије, уштеда

• ПИД дигитални дисплеј контролер вам доноси тачну и поуздану контролу температуре

Структура

Пећнице са топлим ваздухом се углавном састоје од следећих компоненти:
• Унутрашња пећница: Од нерђајућег челика СУС#304
• Изолација: Направљена од суперфине стаклене вуне, како би се смањио губитак топлоте из пећнице у околину.
• Грејни елемент: Ствара топлоту унутар рерне.
• Циркулациони вентилатор: Циркулише топли ваздух унутар рерне.
• Ваздушни канал: Ваздушни канал је интегрисан са вентилатором и обезбеђује да топли ваздух непрекидно струји кроз пећницу.
• Систем контроле температуре: Дигитални ЛЕД контролер и детекција температуре омогућавају корисницима да подесе и одржавају специфичне нивое температуре за своје примене.
Током процеса печења, грејач загрева ваздух, а циркулациони вентилатор циркулише врућ ваздух кроз целу комору за сушење. Како топли ваздух циркулише, он упија воду из производа који се пеку. Ваздух оптерећен влагом се затим избацује кроз вентилациони систем, а суви врући ваздух поново циркулише како би се наставио процес сушења. Понављајте овај циклус док се не постигне подешена температура.

Апликација

Пећи са топлим ваздухом се користе за уклањање влаге из електронских компоненти током електронских производних процеса. Ево примера апликација:

Технологија површинске монтаже (СМТ): Током СМТ процеса, електронске компоненте се постављају на ПЦБ (штампана плоча) помоћу машине за подизање и постављање. Након што су компоненте постављене, плоче пролазе кроз пећницу за рефлов где се паста за лемљење топи да би се компоненте повезали са плочом. Пошто компоненте и плоче могу да апсорбују влагу током процеса, пећи за сушење врућим ваздухом могу уклонити вишак воде и спречити потенцијалне кварове услед продора влаге.

Таласно лемљење: Таласно лемљење укључује прелазак дна ПЦБ-а преко базена истопљеног лема, што ствара чврст спој између ПЦБ-а и електронских компоненти. Пре таласног лемљења, ПЦБ се испере флуксом растворљивим у води да би се уклонила оксидација са плоче. ПЦБ се затим пролази кроз пећи за сушење врућим ваздухом како би се уклонила преостала влага пре таласног лемљења, тако да се оксидација не претвори у загађиваче током процеса лемљења.

Заливање и инкапсулација: Да бисте заштитили електронске уређаје од влаге, уобичајена је пракса да се уређај премаже водоотпорним материјалом за заливање или капсулирање. Ови материјали обично садрже процес очвршћавања који захтева печење на високој температури да би се обезбедило потпуно очвршћавање материјала. Постављање уређаја у пећи за сушење врућег ваздуха може очврснути материјал за заливање или инкапсулацију.

Примена пасте за лемљење: Лемна паста се обично користи за причвршћивање електронских компоненти на ПЦБ пре поновног лемљења. Паста је направљена од металних честица и флукса који се мешају у облику пасте. Пошто паста за лемљење апсорбује влагу, кључно је да се паста осуши пре употребе. Пећи за сушење врућим ваздухом уклањају воду из пасте за лемљење, обезбеђујући да правилно пријања и да не узрокује слабе лемне спојеве.

Вишак влаге може довести до квара или деградације електронских компоненти током времена, што их на крају чини бескорисним. Пећи на врући ваздух су неопходне у савременој индустрији производње електронике. Ови инструменти за печење ефикасно помажу у избегавању потенцијалних кварова тако што уклањају влагу унутар компоненти током процеса производње.

Општи кораци операције:
Ево општих корака за њихово печење у рерни са врућим ваздухом:
• Загрејте рерну на потребну температуру.
• Ставите материјале на полицу, пазите да држите размак између њих
• Подесите температуру и време печења на дигиталном дисплеју.
• Пратите температуру током процеса печења.
• Када се време печења заврши, рерна аутоматски престаје да ради, оставите материјале да се охладе пре него што их извадите.

Важно је напоменути да су неки материјали осетљиви на високу температуру, тако да је неопходно да се придржавате препоручене температуре и времена печења како бисте избегли њихово оштећење. Поред тога, печене материјале треба чувати у сувом окружењу како би се спречило да влага поново уђе у процес сушења.
