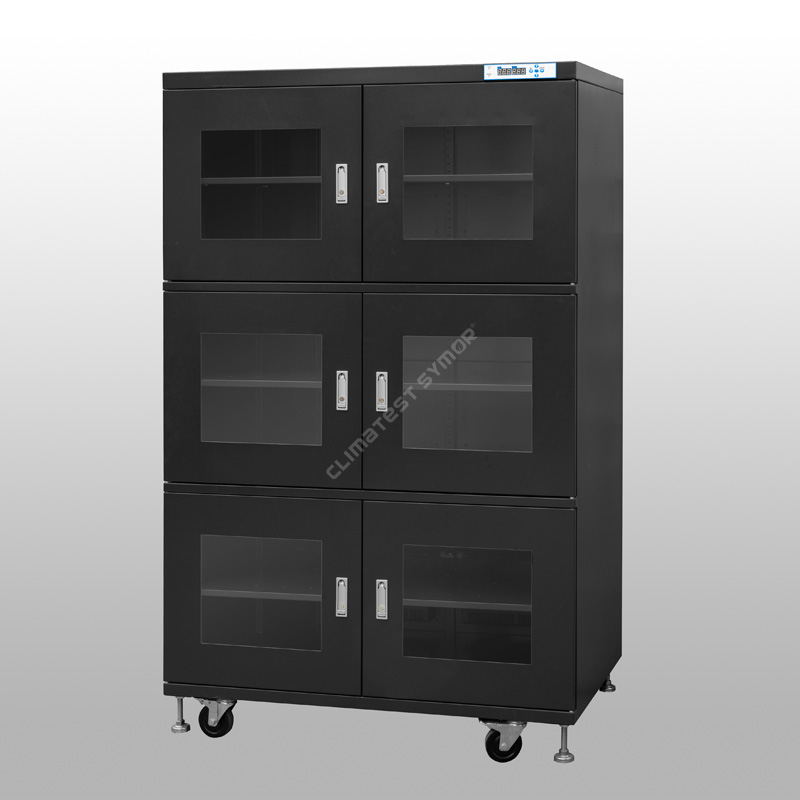

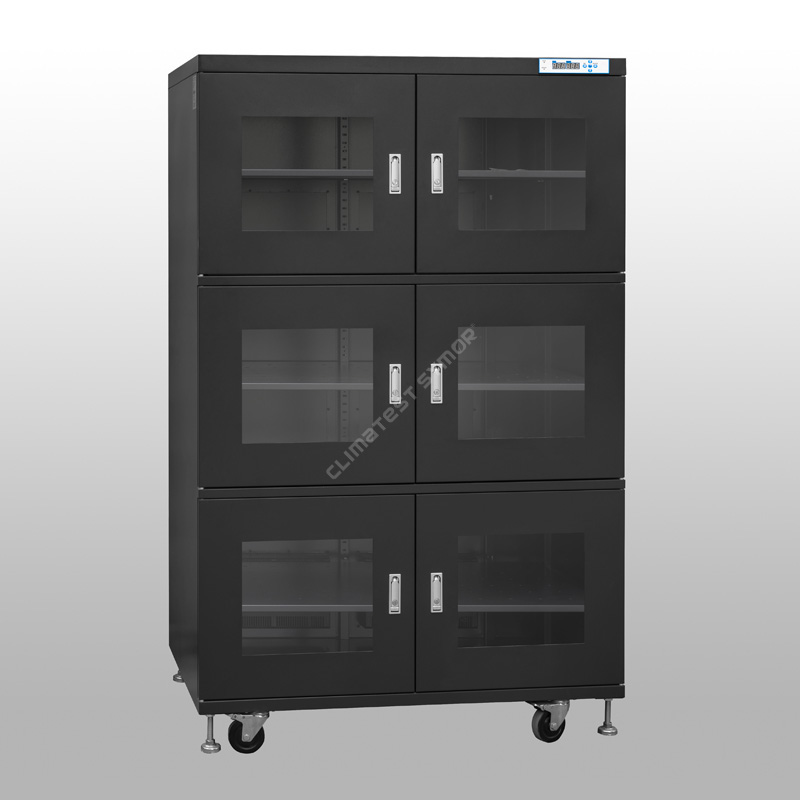

Кабинет за сушење испод 1% релативне влажности

Опис

Ормарић за сушење испод 1% РХ обезбеђује складиштење ултра ниске влажности за СМТ производне линије. Користећи најнапреднију технологију одвлаживања, орман ствара изузетно суву атмосферу која спречава „ефекат кокица“ у компонентама осетљивим на влагу, продужава њихов употребни век пода и елиминише потребу за скупим азотом или честим печењем на високим температурама.

Ормари за сушење испод 1% релативне влажности: спецификација

Ормари за сушење испод 1% релативне влажности: Феатуре

▸Релативна влажност: <1% релативне влажности, нуди решење за складиштење са ултра ниском влажношћу за МСЛ 4, 5, 5а и 6.

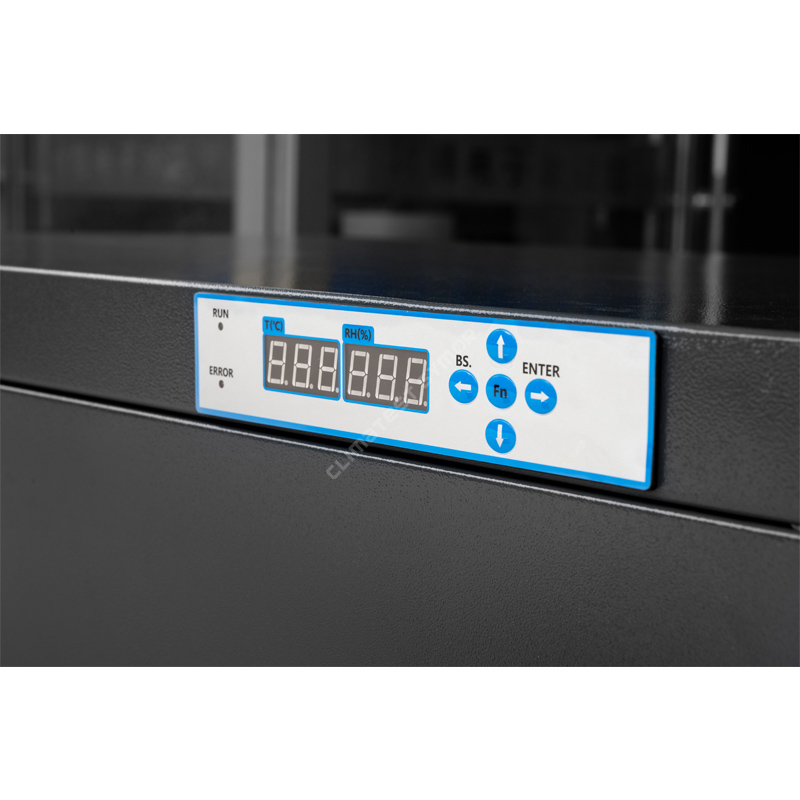

▸Дигитални дисплеј: ЛЕД ХД дисплеј контролисан микрокомпјутером, подешавање РХ прилагођено кориснику, праћење у реалном времену.

▸Безбедно од ЕСД-а: Површинска антистатичка отпорност 10⁵–10⁹ Ω.

▸Подесиве полице: подесиве по висини, прилагођене компонентама различитих величина.

▸Функција меморије: Нема потребе за ресетовањем након нестанка струје.

▸Енергијски ефикасан: Уштеда енергије, уз одржавање високо ефикасне контроле влажности.

Како одвлажити?

Принцип одвлаживања сувих ормана испод 1% релативне влажности је „физичка адсорпција преко молекуларних сита + циклична регенерација“ (најпоузданији метод), нормални ТЕ расхладни суви кабинет не може да достигне тако ултра низак ниво влажности.

Процес адсорпције: Молекуларна сита се користе као адсорбујући материјал у кабинету; ова сита имају огромну мрежу микропора на наноразмери које адсорбују молекуле воде из ваздуха – слично као сунђер који упија воду. Вентилатор увлачи влажан ваздух у суве јединице, где се молекули воде подвргавају физичкој адсорпцији, а осушени ваздух се затим враћа у унутрашњост ормана.

РегенерацијаПроцес:Када молекуларно сито достигне засићење адсорпције, систем аутоматски покреће нискотемпературно загревање нежно како би се адсорбовани молекули воде претворили у водену пару, која се затим избацује из кабинета; молекуларно сито на тај начин враћа свој капацитет упијања влаге.

Ормари за сушење испод 1% релативне влажности усвајају напредну технологију, укључујући сензоре релативне влажности (РХ) и температуре увезене из Швајцарске, како би се осигурала прецизна контрола и надгледање унутрашњег окружења, тачност сензора влажности је +/-2% релативне влажности. Одржавајући стабилно окружење са ниском влажношћу, суви ормарићи ефикасно штите осетљиве предмете од штетног дејства влаге.

Примене у производњи СМТ електронике

Ормари за сушење испод 1% РХ су неопходни за уређаје осетљиве на влагу (МСД) класификоване као МСЛ 4, 5, 5А и 6 према ИПЦ/ЈЕДЕЦ Ј-СТД-033 стандардима:

▸Примарни случајеви употребе: Спречавање „ефекта кокица“: Током лемљења повратним током (вршне температуре ~260°Ц), влага заробљена унутар пластичних ИЦ пакета претвара се у пару, изазивајући унутрашње пукотине и раслојавање. Складиштење са ултра ниском влажношћу елиминише ову влагу пре лемљења.

▸Паузирање подног века: Када се МСД изваде из запечаћених кеса за заштиту од влаге, њихов сат за „подни век трајања“ почиње да откуцава. Чување у ормарићу са <1% релативне влажности ефективно паузира овај тајмер, омогућавајући да се неискоришћене компоненте безбедно складиште и касније поново користе без печења.

▸Спречавање оксидације: Ултра-сува атмосфера спречава оксидацију изложених бакарних јастучића, сребрних завршних обрада и лемљивих површина – чувајући лемљивост годинама

Подни век се односи на максимално дозвољено време које МСД (уређај осетљив на влагу) може да остане у стандардном фабричком окружењу (≤30°Ц / 60% релативне влажности), након што је уклоњен из вакуумске кесе која штити од влаге, док и даље остаје безбедан за постављање и поновно лемљење.

Метода примене: Када се компоненте МСЛ нивоа 4–6 изваде из вакуум кеса, ако процеси монтаже и лемљења нису завршени у оквиру наведеног века трајања, морају се одмах ставити у суву комору испод 1% релативне влажности. У овом окружењу са ултра ниском влажношћу од <1% релативне влажности, процес апсорпције влаге компоненти је ефективно „паузиран“, а преостали век пода престаје да се троши, кабинет за сушење не остварује претходно печење, што се може директно убацити у линију за употребу, чиме се значајно повећава ефикасност производње.

Профил влажности у реалном времену(Влажност околине 60% РХ, без оптерећења):

Сваки пут отворите врата на 30 секунди, а затим затворите:

Дуготрајно складиштење без отварања врата:

Мерење влажности у реалном времену пре испоруке

Користимо високопрецизни Ротроницс хигрометар да поново измеримо испод 1% релативне влажности сувог ормана пре слања, и издамо сертификат о калибрацији, пажљиво отклањамо грешке у сваком орману и уверавамо се да све добро функционише након што стигну у руке купца, ово је такође одговорност, Симор брине о контроли квалитета и повратним информацијама купаца зашто многи купци користе повратне информације о нашем месту суве поруџбине, мислимо да је разлог зашто многи купци понављају поруџбину.

Разлика између сувих и азотних ормана:

▸Ормани за сушење користе сухе јединице за одвлаживање, без потрошног материјала, без замене, а упијају влагу и аутоматски је испуштају напоље.

▸Кабинети за азот користе пречишћавање азотом да би постигли апликацију за складиштење са ниском влажношћу и ниским нивоом кисеоника, гас Н2 је потрошни.

Компоненте за које је потребно <1% релативне влажности сувих ормара:

▸ИЦ, БГА, КФП и све СМД компоненте са МСЛ 5/6

▸Голе ПЦБ (спречавају оксидацију и апсорпцију влаге)

▸3Д штампач метални прах (хигроскопни и реактивни)

Усклађеност са индустријским стандардима

Ормари за сушење испод 1% релативне влажности су дизајнирани да задовоље или превазиђу:

ИПЦ/ЈЕДЕЦ Ј-СТД-033             Руковање, паковање и складиштење МСД-ова

ИПЦ-1601                                  Складиштење и руковање ПЦБ-овима

ИЕЦ 61340-5-1                          ЕСД контрола (за ЕСД безбедне моделе)

Ко купује од нас?

Симор продаје контролисане ормаре са ниском влажношћу светски познатим произвођачима полупроводника и електронике, као што су Мицрон, СТ елецтроницс, Пхоеник Семицондуцтор, РЕЦ Солар, Вистрон, Фокцонн и универзитетима као што су Станфорд, Илиноис, ЕТХ Цирих........наши ормани за сушење помажу клијентима:

▸Решите кључне болне тачке: Потпуно решавање изазова управљања МСД (уређајем осетљивим на влагу)

▸Смањите трошкове и побољшајте ефикасност монтаже: довео до значајног поврата улагања (РОИ)

▸Изузетне перформансе производа: стабилна и поуздана технологија контроле влажности

За више детаља о сувим ормарићима испод 1% релативне влажности, посетите нашу веб страницуввв.цлиматестсимор.цом, или пошаљите е-пошту на салес@цлиматестсимор.цом. Одговорићемо вам у најкраћем могућем року и поздравити могућу сарадњу.
