Рерна за печење електронских компоненти

Опис

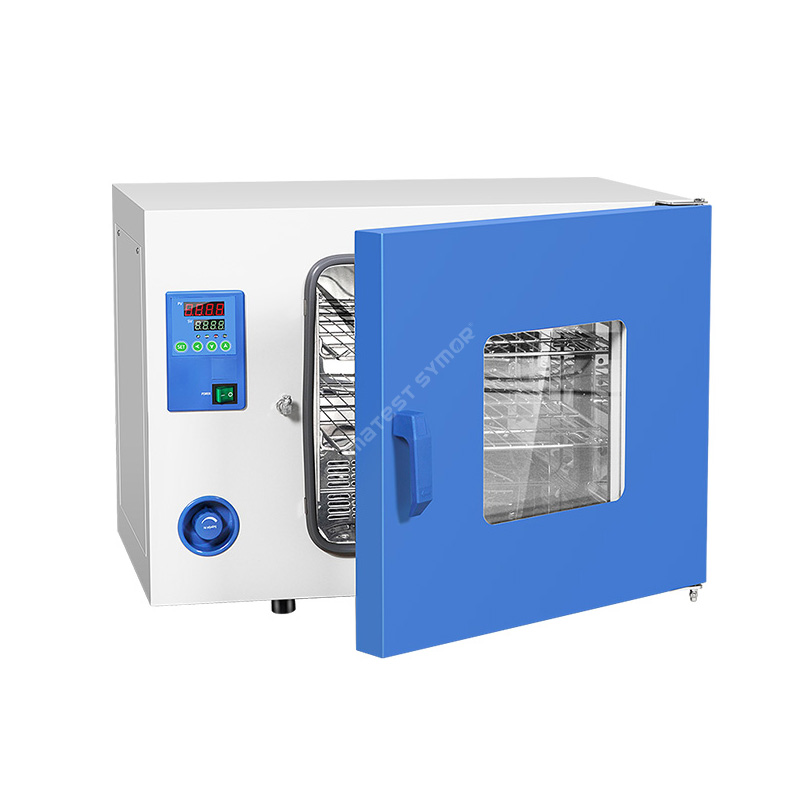

Цлиматест Симор® пећница за печење за електронске компоненте ради на контролисаној температури и у окружењу ниске влажности. Електроника се поставља унутар пећнице и загрева неколико сати како би се влага уклонила без оштећења унутрашњих компоненти.

Спецификација

Шта је пећница за печење електронских компоненти?

Пећница ради кроз загревање како би уклонила влагу из електронских компоненти. Рерна обично обезбеђује контролисано температурно окружење, које се може подесити у складу са специфичним потребама. Рерна ради на различитим температурним распонима од 50°Ц до 150°Ц, у зависности од врсте компоненти.

Процес печења може трајати неколико сати, а за то време електронске компоненте су изложене контролисаном окружењу. Ово омогућава да се влага коју апсорбују компоненте испари, али и даље не оштети ове компоненте.

Након што је процес печења завршен, електронске делове треба полако хладити како би се избегли термички удари. Печене компоненте се затим затварају у паковање без влаге како би се спречило упијање влаге.

Све у свему, пећница за печење је оптимална за одржавање интегритета ваших електронских делова и значајно побољшање ефикасности ваше производње.

одлика

• Јединствена контрола температуре

• Брзо загрева и суши узорке, може да загреје узорке до 200°Ц

• Унутрашња пећница од нерђајућег челика сус#304 и спољашња пећница од челичног лима обложена прахом, отпорна на корозију

• ПИД дигитални дисплеј контролер вам доноси тачну и поуздану контролу температуре

• Ниска потрошња енергије, уштеда

Структура

Рерна за печење електронских компоненти се углавном састоји од следећих компоненти:

•Унутрашња пећница: Затворени простор у који се стављају производи за процес печења, унутрашњост и полице су од нерђајућег челика СУС304.

• Грејач: За стварање топлоте унутар коморе, температура се може подесити према специфичним захтевима.

• Вентилатор: За циркулацију ваздуха унутар коморе, обезбеђујући да се топлота равномерно распоређује по целој комори, такође помаже у уклањању влаге и одржавању окружења ниске влажности.

• Сензори температуре: За праћење температуре унутар коморе. Ови сензори су повезани са контролним системом.

•Издувни систем: За избацивање вишка влаге или испарења који настају током процеса печења.

Све у свему, пећница за печење електронских компоненти обезбеђује контролисано окружење, омогућава безбедно и ефикасно уклањање влаге из електронских компоненти.

Апликација

Пеци за печење електронских компоненти се широко користе у електронској производњи, како би се уклонила влага са електронских компоненти након различитих производних процеса.

Ево неколико примера како се пећи за сушење примењују у електронској производњи:

Технологија површинског монтирања (СМТ): Током СМТ процеса, електронске компоненте се постављају на ПЦБ (штампане плоче) помоћу машине за подизање и постављање. Након што су компоненте постављене, плоче пролазе кроз пећницу за рефлов где се паста за лемљење топи да би се компоненте повезали са плочом. Пошто компоненте и плоче могу да апсорбују влагу током процеса, пећница за сушење се користи за уклањање вишка влаге и спречавање потенцијалног квара услед продора влаге.

Таласно лемљење: Таласно лемљење укључује прелазак дна ПЦБ-а преко базена истопљеног лема, што ствара чврст спој између ПЦБ-а и електронских компоненти. Пре таласног лемљења, ПЦБ се испере флуксом растворљивим у води да би се уклонила оксидација са плоче. ПЦБ се затим пропушта кроз пећ за сушење како би се уклонила преостала влага пре таласног лемљења, тако да се оксидација не претвори у контаминанте током процеса лемљења.

Заливање и инкапсулација: Да бисте заштитили електронске уређаје од влаге, уобичајена је пракса да се уређај премаже водоотпорним материјалом за заливање или капсулирање. Ови материјали обично садрже процес очвршћавања који захтева печење на високој температури да би се обезбедило потпуно очвршћавање материјала. Ово укључује стављање уређаја у пећницу за сушење да би се очврснуо материјал за заливање или инкапсулацију.

Примена пасте за лемљење: Лемна паста се обично користи за причвршћивање електронских компоненти на ПЦБ пре поновног лемљења. Паста је направљена од металних честица и флукса који се мешају у облику пасте. Пошто паста за лемљење апсорбује влагу, кључно је да се паста осуши пре употребе. Пећи за сушење се користе за уклањање влаге из пасте за лемљење како би се осигурало да правилно пријања и да не узрокује слабе лемне спојеве.

Пећи за печење електронских компоненти су неопходне у савременој производњи електронике. Ове пећнице помажу да се избегне потенцијални електронски квар уклањањем влаге из различитих фаза производног процеса.

Често постављана питања

П: Како да очистим пећницу за печење од електронских компоненти?

О: Унутрашњост рерне можете очистити благим средствима за чишћење или водом са сапуном, а полице и тацне се могу прати у машини за прање судова. Неопходно је редовно чистити пећницу да би се одржала њена ефикасност.

П: Како да одржавам пећницу за печење електронских компоненти?

О: Одржавајте пећницу за сушење ПЦБ-а обављањем редовних прегледа, провером и заменом истрошених делова и обављањем редовног чишћења. Препоручује се заказивање рутинског одржавања и провера како би се осигурало да пећница остане у радном стању.

П: Која је идеална температура за печење ПЦБ-а?

О: Идеална температура варира у зависности од врсте компоненти на плочи. Већина електронских компоненти је осетљива на високе температуре, а идеална температура за печење ПЦБ-а обично се креће од 60°Ц до 125°Ц.
