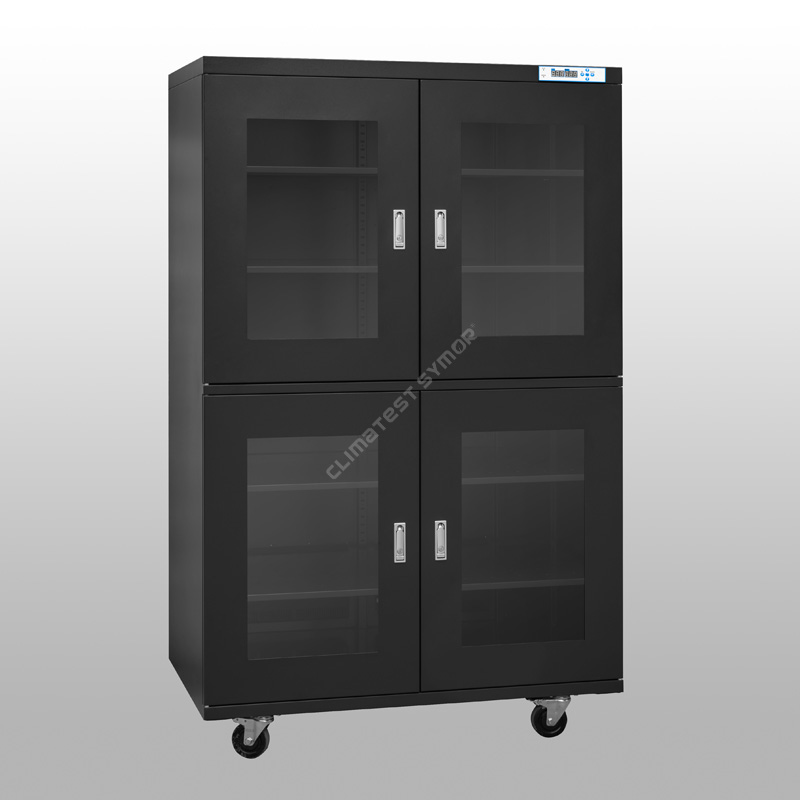

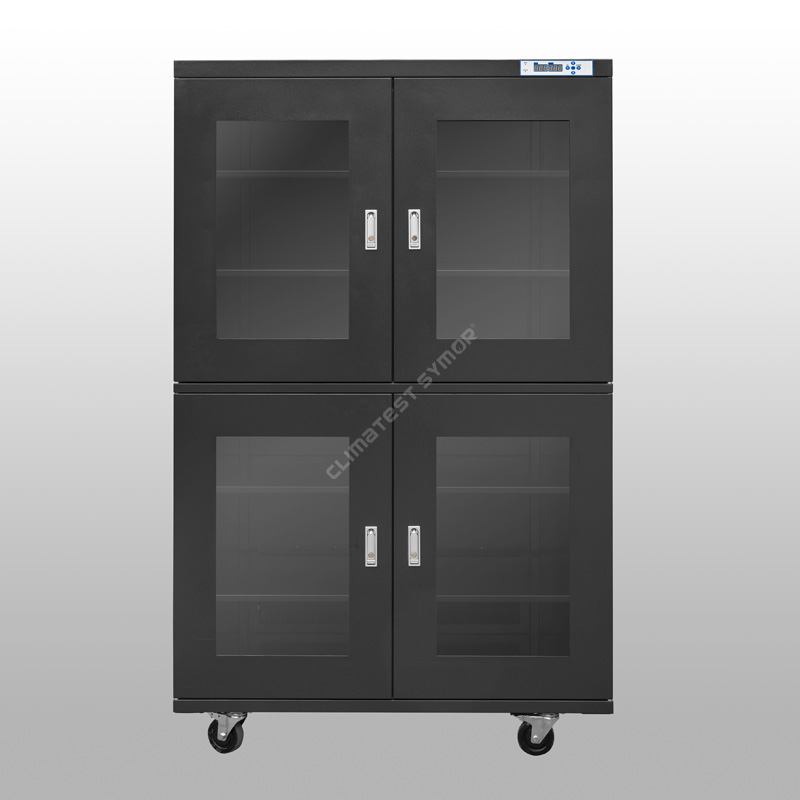

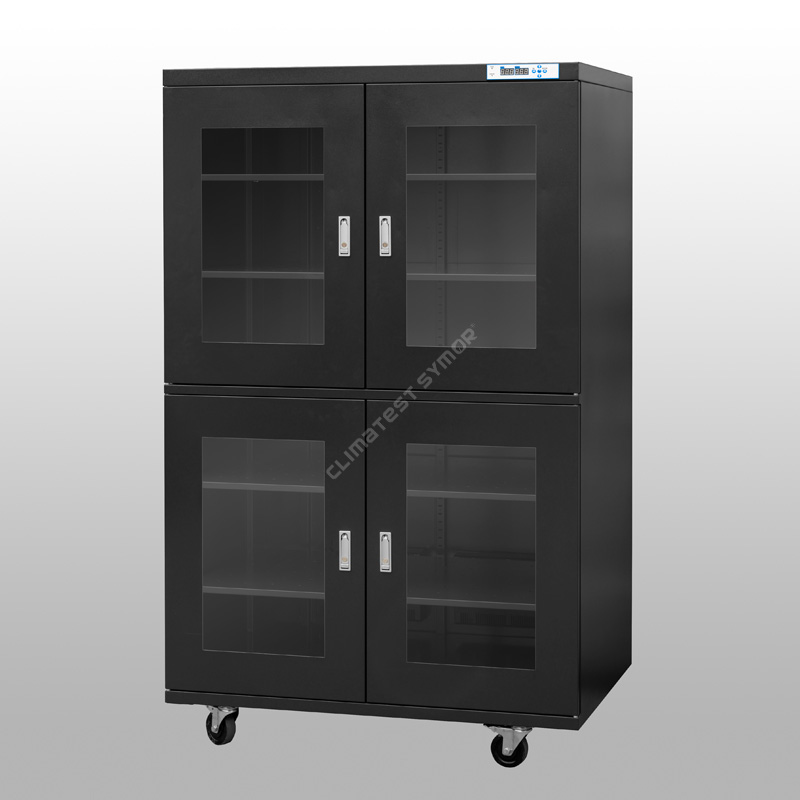

Цлиматест Симор® обезбеђује СМТ суве ормане за складиштење контроле влажности, најсавременији производни процес, заједно са патентираном технологијом одвлаживања, помаже нам да освојимо бројне купце широм света, Цлиматест Симор® испоручује врхунске СМТ суве ормане за складиштење контроле влажности са конкурентном ценом, сваки СМТ суви ормар за складиштење контроле влажности долази са две године гаранције.
Модел: ТДЦ1436Ф-4
Капацитет: 1436Л
Влажност:<10%RH Automatic
Време опоравка: Макс. 30 мин након отварања врата 30 секунди па затворена. (Амбиент 25℃ 60% РХ)
Полице: 5 ком
Боја: тамно плава, ЕСД сигурна
Унутрашње димензије: Ш1198*Д682*В1723 ММ
Спољашње димензије: Ш1200*Д710*В1910 ММ
Опис
Цлиматест Симор&рег; СМТ суви ормари за складиштење контроле влажности, погодни за складиштење СМТ елемената, ПЦБ плоча, ИЦ пакета, СМД трака, колута и трака, кристала и оптичких сочива, осигуравају дуготрајно окружење за одвлаживање <10% релативне влажности, ови СМТ суви ормари за складиштење контроле влажности прате ИПЦ/ЈЕДЕЦ Ј-СТД-033 стандард.
Спецификација
Режим # са Ф: ЕСД функција, тамноплава боја.
Режим # без Ф: Нема ЕСД функције, беле боје
Модел |
Капацитет |
Интериор Дименсион (Ш×Д×В, мм) |
Ектериор Дименсион (Ш×Д×В, мм) |
Просечна снага (В) |
Бруто тежина (КГ) |
Макс. Утовар/полица (КГ) |
ТДЦ98 |
98Л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
ТДЦ98Ф |
98Л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
ТДЦ160 |
160Л |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
ТДЦ160Ф |
160Л |
446*422*848 |
448*450*1010 |
8 |
43 |
50 |
ТДЦ240 |
240Л |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
ТДЦ240Ф |
240Л |
596*372*1148 |
598*400*1310 |
8 |
57 |
50 |
ТДЦ320 |
320Л |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
ТДЦ320Ф |
320Л |
898*422*848 |
900*450*1010 |
8 |
70 |
80 |
ТДЦ435 |
435Л |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
ТДЦ435Ф |
435Л |
898*572*848 |
900*600*1010 |
8 |
82 |
80 |
ТДЦ540 |
540Л |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
ТДЦ540Ф |
540Л |
596*682*1298 |
598*710*1465 |
8 |
95 |
80 |
ТДЦ718 |
718Л |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
ТДЦ718Ф |
718Л |
596*682*1723 |
598*710*1910 |
8 |
105 |
80 |
ТДЦ870 |
870Л |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
ТДЦ870Ф |
870Л |
898*572*1698 |
900*600*1890 |
10 |
130 |
100 |
ТДЦ1436-4 |
1436Л |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
ТДЦ1436Ф-4 |
1436Л |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
ТДЦ1436-6 |
1436Л |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
ТДЦ1436Ф-6 |
1436Л |
1198*682*1723 |
1200*710*1910 |
20 |
189 |
100 |
одлика

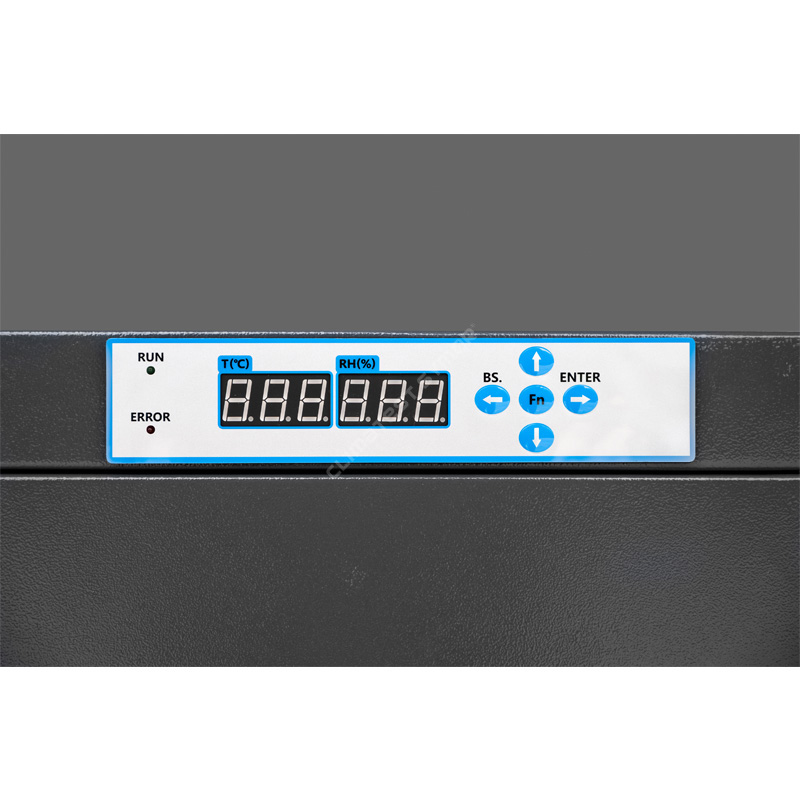

· Усваја оригинални увезени сензор влажности и температуре из Швајцарске.
-Ово обезбеђује високу тачност у употреби, СМТ суви ормари за складиштење контроле влажности имају меморијску функцију, нема потребе за поновним подешавањем након нестанка струје.
· Направљен од поцинкованог челика дебљине 1,2 мм, са УСА ДуПонт ЕСД фарбом.
-Ојачана конструкција, одлична носивост, површинска обрада са 18 процеса фарбања, вредност статичког отпора достиже 106 -108И©, такође са јаком отпорношћу на корозију.
· Прозор од каљеног стакла високог интензитета 3,2 мм за боље посматрање.

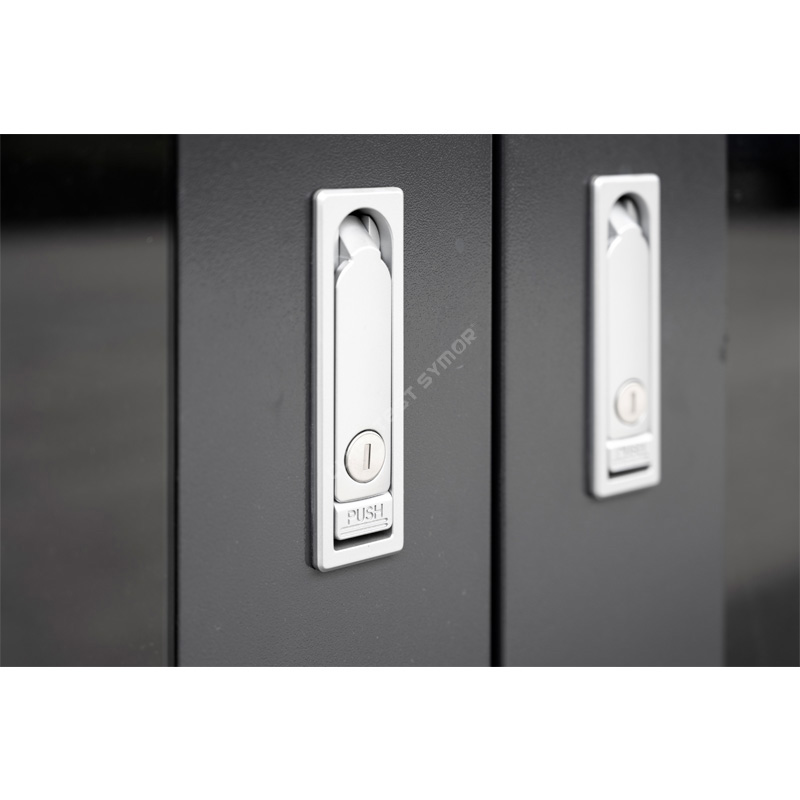

- Брава од легуре цинка са равним притиском, са савршеном непропусношћу и функцијом против крађе, овај СМТ суви ормари за контролу влажности заптивања су одлични.
· Са меморијском функцијом, нема потребе за поновним подешавањем након нестанка струје.
- СМТ суви ормари за складиштење контроле влажности могу аутоматски меморисати последњу вредност подешавања након искључивања, нема потребе да се поново подешава.
·Моћна сува јединица са +15 година пројектованог животног века.
- СМТ суви ормари за складиштење контроле влажности усвајају суву јединицу 4А молекуларног сита, најнапреднију технику, може се аутоматски регенерисати, није потребна замена.
· Универзални котачићи постављени на дну, безбедни од ЕСД-а.
- Ојачани ПУ точкови су уграђени на дну СМТ сувих ормана за складиштење контроле влажности, предња два са кочницама за лако померање и заустављање.
Шта је Цлиматест Симор&рег; СМТ суви ормари за складиштење контроле влажности, ауто сува кутија?
Цлиматест Симор&рег; СМТ суви ормани за складиштење контроле влажности, је кућиште са електронском контролом влажности које аутоматски одржава стабилну вредност релативне влажности (РХ), СМТ суви ормани за складиштење контроле влажности долазе у различитим величинама и облицима, може задржати <10% релативне влажности у окружењу поуздано, са тачном контролом РХ, само се повежите са напајањем и подесите РХ вредност на ЛЕД контролеру, аутоматски ће радити.
Како СМТ суви ормани утичу на складиштење за контролу влажности на производњу СМТ?
МСЛ компоненте, као што су ИЦ, БГА, ПЦБ, веома су осетљиве на влагу, ове компоненте имају строге захтеве за окружење за складиштење, за разлику од цивилних сувих кутија отпорних на влагу, СМТ суви ормани за складиштење контроле влажности могу достићи веома ниску вредност влажности, брзина одвлаживања и опоравка је супер брза, цели ормари су безбедни од ЕСД-а.
Током процеса рефлов, влага у траговима продире у ИЦ пакете, притисак влаге расте услед загревања, апсорбована влага се брзо шири унутра, што доводи до невидљивих оштећења, као што су квар ожичења, кокице и микро-пукотине, чак и пуцање на површину, ове недостатке није лако уочити у раној фази, међутим, ови невидљиви, потенцијални проблеми излазе на тржиште, затим се враћају факултетски производи и следе жалбе.
Нормално складиштење |
Рефлов процес |
||
|
|
|
|
Влага из околине продире у паковања. |
Током загревања, притисак водене паре се повећава, што одваја матрицу и смолу. |
Водена пара наставља да се шири под загревањем, дижући пакете у ваздух. |
Водена пара ломи пакете, што узрокује микро-пукотине. |
СМТ суви ормари за складиштење за контролу влажности могу да одржавају <10% релативне влажности, што ефикасно елиминише ризике од кварова који настају услед неправилног складиштења током процеса монтаже. Стандард ИПЦ/ЈЕДЕЦ Ј-СТД-033 одређује аСтандард за руковање, паковање, отпрему и коришћење влаге /Уређаји за површинску монтажу осетљиви на рефлов.а, захтева складиштење на ниској влажности за компоненте осетљиве на влагу.
Зашто вам је потребан СМТ суви ормари за складиштење контроле влажности за складиштење СМД-а?
МСД уређаји су генерално интегрисана кола, састављена од различитих компоненти, ове компоненте се склапају помоћу пасте, што неизбежно узрокује празнине међу компонентама, празнине су главни фактор влаге МСД-а, влага ће продрети и постепено у СМД, када пенетрација достигне У одређеној мери, СМД се навлажи и поквари.
МСД складиште ниске влажности, има за циљ да контролише животни век СМД радионице, СМТ суви ормари за складиштење контроле влажности пружају ефикасно решење за складиштење, СМТ суви ормари за складиштење контроле влажности одређују ефекат складиштења СМД, професионални СМТ суви ормани за складиштење контроле влажности треба да постигне ниску функције влажности, антистатичности и брзог одвлаживања.
СМД ниво одређује потребан ниво влажности. На тренутном нивоу СМД, уобичајена влажност складиштења је 20%, 10% и 5% РХ.
Цлиматест Симор&рег; СМТ суви ормари за складиштење контроле влажности усвајају увезену темп. & РХ сензор, грешка је +/-2% РХ, са високом прецизношћу и високом стабилношћу, влажност је подесива, непропусност је одлична.
Примена СМТ сувих ормана за складиштење контроле влажности
СМТ суви ормари за складиштење контроле влажности су од суштинског значаја у индустрији електронске/полупроводничке производње, то је ОПТИМАЛНО решење за складиштење:
а» ПЦБ склоп, ИЦ чипови, ЛЕД, СМД, СМТ, траке и колути, штампане плоче за ожичење (ПВБ), полимидни филм, фидери.
а» Кондензатори, керамички делови, конектори, прекидачи, шипка за заваривање.
а» МСЛ компоненте које су делимично састављене.
а» Материјали који упијају влагу, као што су епоксид, смоле, лепкови.
Штавише, чисте собе имају веома строге хигијенске захтеве, стандардни модели се не поклапају, Цлиматест Симор&рег; такође испоручује ормане за сушење од нерђајућег челика (СС) и ормане за азот од нерђајућег челика (СС), оба су прилагођена према специфичним захтевима купаца.
Брзина одвлаживања <10% РХ серије:
Отворите врата на 30 секунди, а затим затворите, влажност ће се вратити на <10% релативне влажности у року од 30 минута, погледајте доњу криву: (Амбиент 25 степени Ц, влажност 60% релативне влажности)
КОЈЕ СУ Уобичајене методе за складиштење ЕЛЕКТРОНСКИХ КОМПОНЕНТА?
1. Кесе за заштиту од влаге
аМетода: Компоненте осетљиве на влагу су упаковане у запечаћене кесе за заштиту од влаге, са средствима за сушење и аутомобилом индикатора влажности (ХИЦ) унутра, корисници идентификују влажност околине у запечаћеним паковањима провером промене боје тачака на аутомобилу.
аНедостатак: кесе за заштиту од влаге + аутомобили за индикатор влажности + средства за сушење + ручни рад = потрошни материјал, ризик од цурења, висока цена.
2.Азотни ормани
аМетода: Компоненте осетљиве на влагу се чувају у орманима за прочишћавање азотом или компримованом ваздуху како би се задовољило складиштење ниске влажности.
аНедостатак: Пуњење азотом = континуирана потрошња Н2, висока цена.
3. Ормари за складиштење ниске влажности
аМетод: Компоненте осетљиве на влагу се постављају у ормар за складиштење ниске влажности, само прикључите, машина ће аутоматски радити и достићи веома ниску влажност.
а Предности: Без потрошног материјала, без ручног рада, без потрошње азота, еколошки, потребно је само мало електричне енергије.
Из горњег поређења, СМТ суви ормани за складиштење контроле влажности доносе вам већу ефикасност и нижу цену, то је дугорочно најисплативија опција.
Пружамо решења за складиштење СМТ сувих ормана за контролу влажности за следеће индустрије:
Електронска производња
Семицондуцтор
Пхармацеутицал
Лабораторија
Авијација
Војска
Предности СМТ сувих ормана за складиштење контроле влажности
Која је разлика између СМТ сувих ормана за складиштење контроле влажности и азотних ормана?
1.Принцип рада
Ормари за складиштење ниске влажности користе физичку апсорпцију влаге, језгро је сува јединица, сува јединица аутоматски прилагођава процесе циркулације апсорбовања и исцрпљивања влаге, постоје различити распони РХ по вашем избору, као што су 20-60% РХ/10-20% РХ/<10%РХ/<5%РХ/<3%РХ, зависи од ваших специфичних захтева.
Ормари за азот користе прочишћавање Н2 гаса, гас Н2 који је напуњен потискује унутрашњи ваздух напоље, а затим се РХ спушта на вредност подешавања, постоји Н2 мерач протока, магнетни вентил и Н2 модул који су опремљени на азотном орману у сврху контроле, влажност је 1-60% РХ подесива, али јој је потребно континуирано снабдевање Н2, цена је висока.
2. Брзина одвлаживања
Брзина одвлаживања азотних ормана је већа од складишта за контролу влажности у орманима за суво СМТ, када Н2 улети у кабинет, унутрашња релативна влажност може да достигне 1% релативне влажности у року од неколико минута, међутим, електронски кабинет за сушење мора да доживи процесе апсорбовања и исцрпљивања РХ , спорије је, обично у року од 10-30 минута, у зависности од специфичног опсега РХ.
3.Апплицатион
Ако су производи само осетљиви на влагу, СМТ суви ормани за складиштење контроле влажности су најбољи избор, ако су производи осетљиви и на влагу и на кисеоник, као што су бакар, кристал, сребро, онда је Н2 кабинет бољи.
За више детаља о СМТ сувим ормарима за складиштење контроле влажности, посетите нашу веб страницу ввв.цлиматестсимор.цом или директно пошаљите е-пошту на салес@цлиматестсимор.цом, ми ћемо вас вратити у најкраћем могућем року, добродошли за могућу сарадњу.
