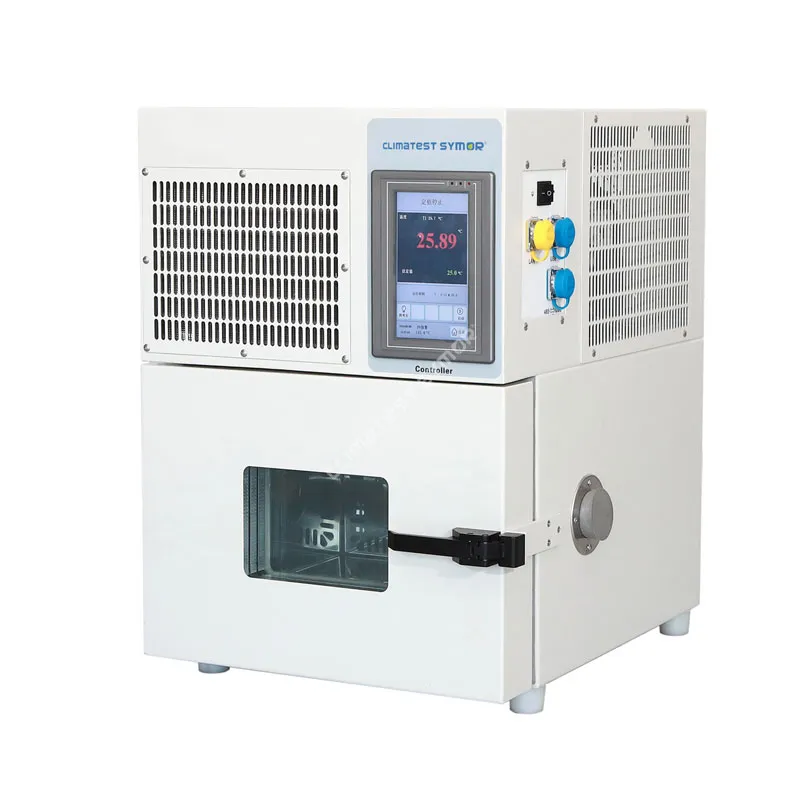

A Мала комора за испитивање температурепружа потпуно исте могућности скрининга термичког напрезања као и подна температурна комора, али унутар отиска који стане на сто или у препуну лабораторију.
Изазов је у томе што „мало“ не значи „слабији“. Компактне мини коморе за тестирање температуре постижу температурне рампе од 3°Ц до 5°Ц у минути док троше мање од 1,5КВ снаге. Овај водич пружа комплетан технички преглед спецификација коморе за испитивање мале температуре, укључујући табеле перформанси, механичку структуру и практичне савете за примену.
Основне техничке спецификације мале коморе за испитивање температуре Приликом процене аМала комора за испитивање температуре, не можете се ослонити на маркетиншке рекламе. Професионални клијенти траже податке. Испод су стандардне спецификације за компактне температурне испитне коморе високих перформанси у распону од 12 литара до 36 литара унутрашње запремине — најчешће величине за тестирање на нивоу компоненти.
| Параметар | Стандардни опсег | Инжењерска напомена |
| Унутрашња запремина | 12Л / 22Л / 36Л | 12Л одговара једном ПЦБ-у или тестирању батерије. 36Л може да прими до 3 аутомобилска сензора истовремено. |
| Унутрашње димензије (Ш к Д к В) | 310×230×200 мм (12Л) до 400×300×300 мм (36Л) | Уверите се да ваш уређај који се тестира (ДУТ) не заузима више од 2/3 унутрашње површине да би се одржао проток ваздуха. |
| Спољне димензије (Ш к Д к В) | 500×540×650 мм (12Л) до 640×730×920 мм (36Л) | Већина јединица је дизајнирана да одговара лабораторијским столовима. |
| Нето тежина | 60 кг до 90 кг | Проверите оцену оптерећења радног стола. |
| Унутрашња конструкција | СУС 304 нерђајући челик | Пружа отпорност на оксидацију и омогућава лако чишћење |
| Изградња екстеријера | Хладно ваљани челик обложен прахом | Отпоран на рђу, стабилно својство |
Спецификације у овој табели одређују да ли ваша комора за испитивање малих температура испуњава међународне стандарде за испитивање као што су ИЕЦ 60068-2-1 (хладно) и ИЕЦ 60068-2-2 (сува топлота).
| Параметар | Вредност (стандардни модел) | Цритицал Инсигхт |
| Температурни опсег | -40°Ц до +130°Ц | -40°Ц покрива 95% тестирања комерцијалне електронике. |
| Температурна флуктуација | ± 0,5°Ц | Мери краткорочну стабилност на једној тачки сензора. |
| Уједначеност температуре | <2,0°Ц (@9 поена) | Нема оптерећења |
| Стопа грејања | 2,0-3,0°Ц/мин просечно | Од -40°Ц до +85°Ц |
| Стопа хлађења | 1,0-2,0°Ц/мин просечно | Од +85°Ц до -40°Ц. Ограничено померањем компресора на ниским температурама. |
| Температурна резолуција | 0,1°Ц | Висока резолуција је неопходна за тестирање стабилности МЕМС сензора и осцилатора. |
A Мала комора за испитивање температуреје обично интегрисан у ваш постојећи ток посла, системе података и физичко окружење.
Систем за циркулацију ваздуха

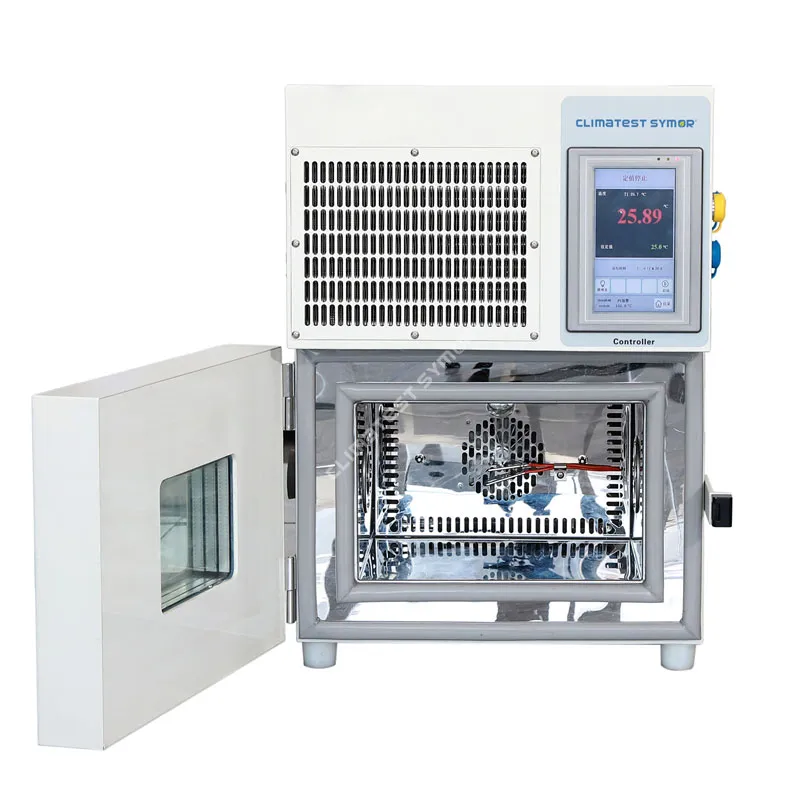

Све модерне компактне коморе користе дизајн са принудном конвекцијом ваздуха. Центрифугални вентилатор монтиран на задњем зиду увлачи ваздух преко ребрастог грејача и намотаја испаривача, а затим га дистрибуира вертикално кроз перфориране бочне канале. Брзина ваздуха треба да буде између 1,5 м/с и 3,0 м/с. Веће брзине побољшавају униформност, али могу хладити мале, лагане узорке брже од програмиране брзине кретања.
Кабловски прикључак и прибор
СвакиМала комора за испитивање температуремора укључити бочни приступни порт. Стандардни пречник је 50 мм (2 инча). Прикључак укључује чеп од силиконске гуме који одржава заптивку коморе док омогућава да жице пролазе. За ДУТ-ове са напајањем, користите искључиво прикључак за каблове—никада не затварајте врата на кабловима.
Полице и терет

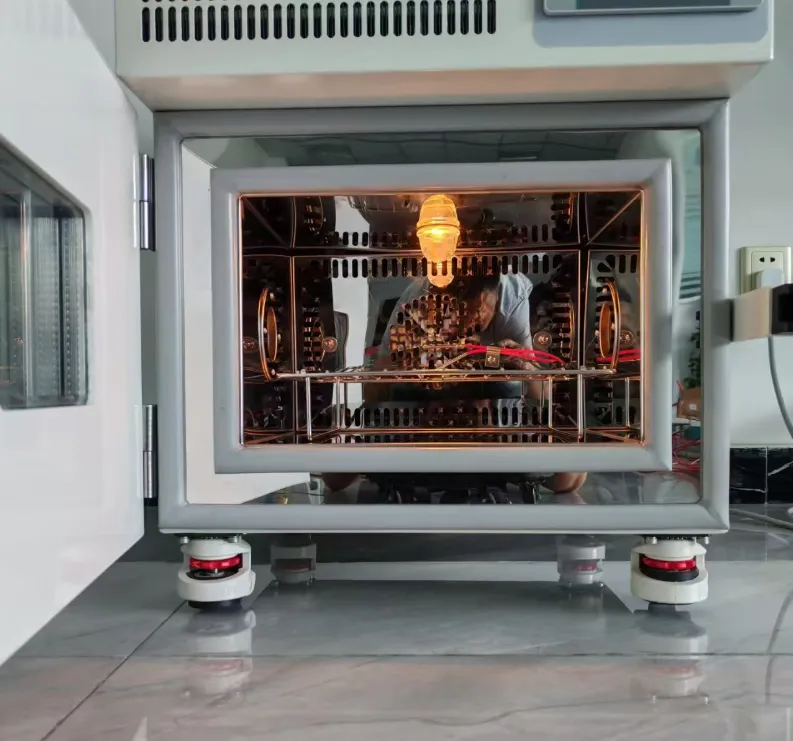

Стандардна мини темп комора укључује једну полицу од нерђајућег челика. Максимално оптерећење полице се обично креће од 10 кг до 20 кг, при чему је доња полица оцењена за пуни капацитет коморе.
Следећа три питања представљају најчешће инжењерске и оперативне проблеме које постављају менаџери лабораторија, инжењери квалитета и стручњаци за набавку када одређују комору за испитивање на малим температурама.
1: Како да израчунам тачну величину испитне коморе мале температуре за моје тестне узорке?
Морате осигурати да ваш узорак не заузима више од две трећине унутрашње запремине и да ниједан узорак није унутар 10 цм од било ког унутрашњег зида.
Правило једне трећине се заснива на динамици протока ваздуха. На пример, ако изаберете комору за испитивање мале температуре од 36Л, укупна запремина узорка не би требало да прелази 24 литра. Ево методе израчунавања корак по корак:
. Измерите своје ДУТ димензије у центиметрима: дужина к ширина к висина.
. Израчунајте запремину појединачног узорка у литрима: (Д к Ш к В) / 1.000.
. Помножите са бројем узорака да бисте добили укупну запремину узорка.
Поред тога, одржавајте простор за циркулацију ваздуха. Пленум повратног ваздуха се обично налази на задњем зиду. Блокирање овога са узорком који је превисок ће узроковати велику температурну пристрасност. За поуздане резултате, увек користите приложене перфориране полице и никада не слагајте узорке директно на под коморе.
2: Како да извршим тест уједначености температуре (мапирање) на мојој малој комори за тестирање температуре?
Биће вам потребан калибрисани вишеканални снимач података са најмање 9 ПТ100 сензора
Ево професионалне методе:
. 9 ПТ100 температурни сензор, калибрисан на ±0,3°Ц тачност
. Дата логгер са брзином узорковања од 50 мс до 1 секунде
. Учвршћење коморе или жичани сталак (неметални да би се избегла топлотна проводљивост)
Процедура тестирања:
1. Поставите 9 сензора у празну комору на ове локације:
. 8 углова (сваки унутар 50 мм од зида
. Геометријски центар
2. Подесите комору на три потребне тачке: -40°Ц, +25°Ц и +85°Ц
3. Дозволите 30 минута стабилизације (време намакања) на свакој задатој тачки.
4. Запишите податке о температури 30 минута на свакој задатој тачки.
5. Израчунајте униформност као: (Највиша температура забележена међу 9 тачака) минус (Најнижа температура забележена међу 9 тачака).
Критеријум пролазности: За висок квалитетМала комора за испитивање температуре, униформност треба да буде ≤2,0°Ц. Ако ваша комора прелази уједначеност од 3,0°Ц, проверите да ли је вентилатор блокиран, грејач у квару или ниско пуњење расхладног средства. Извршите овај тест једном годишње и након сваког премештања коморе.
