Цлиматест Симор® је кинеска фабрика сувих ормара за електронске компоненте, компанија је посвећена снабдевању електронских сувих ормана високог нивоа, конкурентних цена, са најнапреднијом технологијом за одвлаживање, Цлиматест Симор® је продао суве ормаре за електронске компоненте добро познатим Произвођачи електронике/полупроводника у ЕУ, САД, земљама југоисточне Азије више од 10 година.

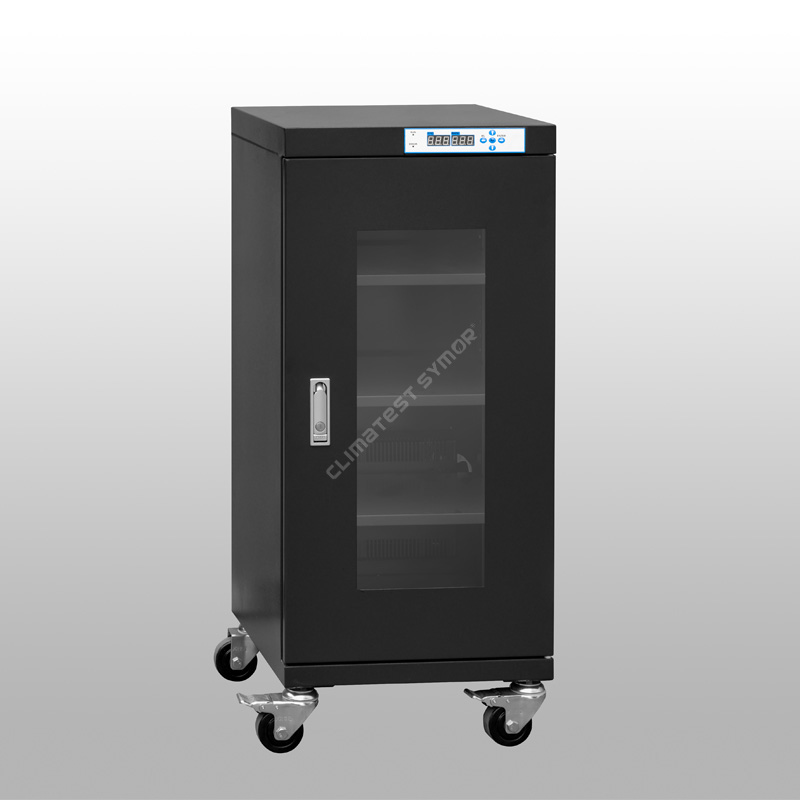

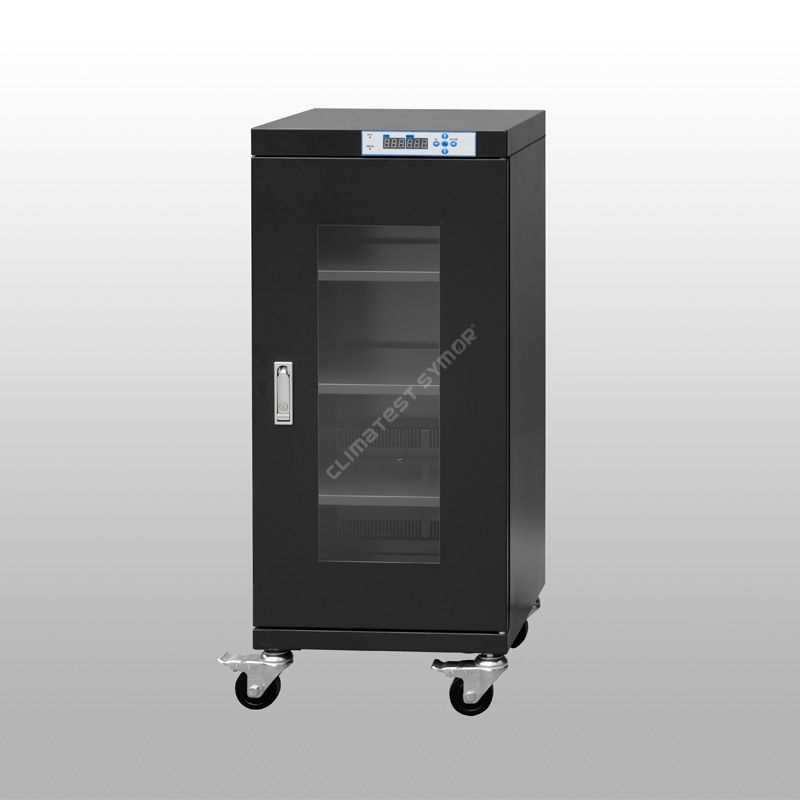

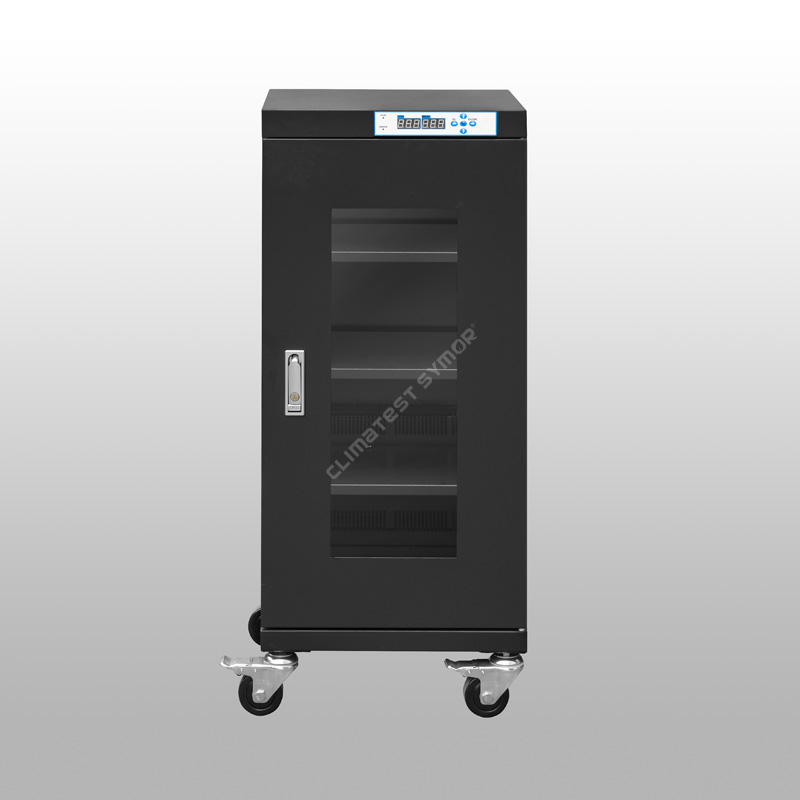

Модел: ТДУ160Ф
Капацитет: 160Л
Влажност:<5%RH Automatic
Време опоравка: Макс. 30 мин након отварања врата 30 секунди па затворена. (Амбиент 25℃ 60% РХ)
Полице: 3 ком
Боја: тамно плава, ЕСД сигурна
Унутрашње димензије: Ш446*Д422*В848 ММ
Спољашње димензије: Ш448*Д4500*В1010 ММ
Опис
Цлиматест Симор&рег; Суви орман за електронске компоненте обезбеђује дуготрајно складиштење ниске влажности за ИЦ пакете, опремљен је системом за одвлаживање, компоненте осетљиве на влагу правилно ускладиштене у овом сувом орману имају продужени век пода, феномени кокица и микро-пукотина током процеса преливања су више није проблем, суви ормарићи испуњавају ИПЦ/ЈЕДЕЦ Ј-СТД-033 стандард.
Суви кабинет за спецификације електронских компоненти
Режим # са Ф: ЕСД функција, тамноплава боја.
Режим # без Ф: Нема ЕСД функције, беле боје
Модел |
Капацитет |
Интериор Дименсион (Ш×Д×В, мм) |
Ектериор Дименсион (Ш×Д×В, мм) |
Просечна снага (В) |
Бруто тежина (КГ) |
Макс. Утовар/полица (КГ) |
ТДУ98 |
98Л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
ТДУ98Ф |
98Л |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
ТДУ160 |
160Л |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
ТДУ160Ф |
160Л |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
ТДУ240 |
240Л |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
ТДУ240Ф |
240Л |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
ТДУ320 |
320Л |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
ТДУ320Ф |
320Л |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
ТДУ435 |
435Л |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
ТДУ435Ф |
435Л |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
ТДУ540 |
540Л |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
ТДУ540Ф |
540Л |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
ТДУ718 |
718Л |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
ТДУ718Ф |
718Л |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
ТДУ870 |
870Л |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
ТДУ870Ф |
870Л |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
ТДУ1436-4 |
1436Л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ТДУ1436Ф-4 |
1436Л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ТДУ1436-6 |
1436Л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
ТДУ1436Ф-6 |
1436Л |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Функција сувог ормана за електронске компоненте

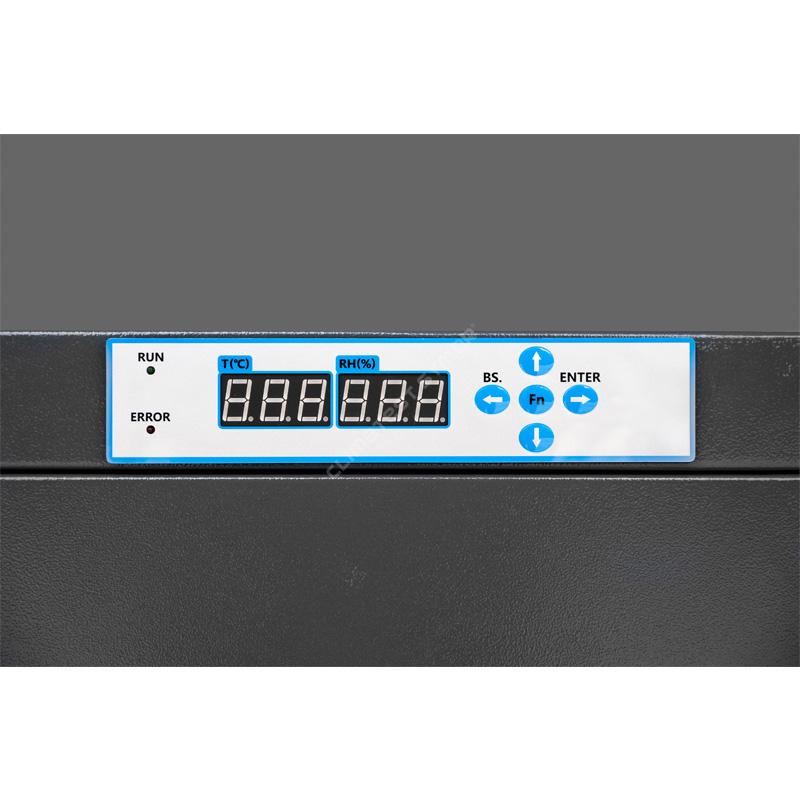

· Усваја оригинални увезени сензор влажности и температуре из Швајцарске.
-Ово обезбеђује високу прецизност у употреби,Цлиматест Симор&рег;суви ормарићи за електронске компоненте имају меморијску функцију, нема потребе за поновним подешавањем након нестанка струје.
· Направљен од поцинкованог челика дебљине 1,2 мм, са УСА ДуПонт ЕСД фарбом.
-Ојачана конструкција, одлична носивост, површинска обрада са 18 процеса фарбања, вредност статичког отпора достиже 106 -108И©, такође са јаком отпорношћу на корозију.
· Прозор од каљеног стакла високог интензитета 3,2 мм за боље посматрање.

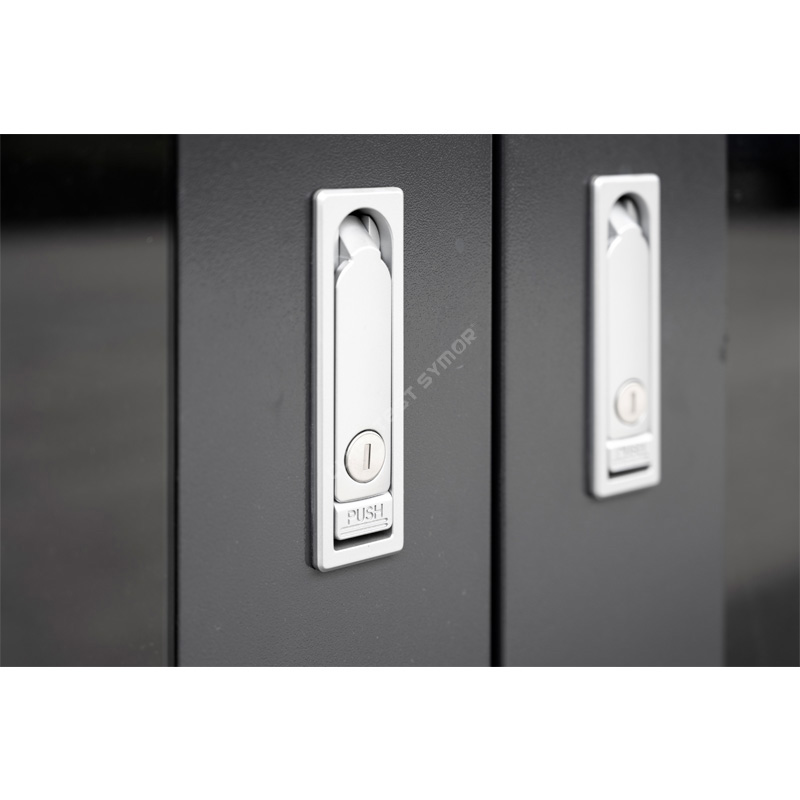

- Брава од легуре цинка са равним притиском, са савршеном непропусношћу и функцијом против крађе, овај суви ормарић за заптивање електронских компоненти је одличан.
· Са меморијском функцијом, нема потребе за поновним подешавањем након нестанка струје.
-Сухи ормани за електронске компоненте могу аутоматски да меморишу последњу вредност подешавања након искључивања, нема потребе да се поново подешава.
·Моћна сува јединица са +15 година пројектованог животног века.
- Суви ормарићи за електронске компоненте усвајају суву јединицу 4А молекуларног сита, најнапреднију технику, може се аутоматски регенерисати, није потребна замена.
· Универзални котачићи постављени на дну, безбедни од ЕСД-а.
- Ојачани ПУ точкови су уграђени на дну сувих ормана за електронске компоненте, предња два са кочницама за лакше померање и заустављање.
Шта је Цлиматест Симор&рег; ормани за сушење електронских компоненти, ауто сухи ормани?
Цлиматест Симор&рег; Ормари за сушење електронских компоненти, који се називају и аутомати за сушење, су херметички затворене аутоматске суве кутије за одвлаживање које штите предмете осетљиве на влагу од оштећења повезаних са влагом, одржава унутрашње окружење ниске влажности <5% релативне влажности, што може ефикасно елиминисати ризик од кварови су резултат неправилног складиштења током процеса монтаже.
Примена сувих ормана за електронске компоненте
Ормари за сушење електронских компоненти су незаобилазни у електронској производној индустрији, оптимално је решење за складиштење ИЦ пакета, ПЦБ плоча, ЛЕД, СМД, СМТ, као и трака и колутова, штампаних плоча за ожичење (ПВБ), полимидне фолије, фидера, др. идеална примена за кондензаторске керамичке делове, конекторе, прекидаче, шипке за заваривање, ормари за аутоматско сушење су у складу са ИПЦ/ЈЕДЕЦ Ј-СТД 033 стандардом.
Како суви ормари за електронске компоненте утичу на СМТ производњу?
МСЛ компоненте, као што су ИЦ, БГА, ПЦБ, веома су осетљиве на влагу, ове компоненте имају одређене захтеве за окружење за складиштење, за разлику од цивилних сувих кутија отпорних на влагу, ормани за сушење електронских компоненти треба да достигну веома ниску тачку влажности, Брзина одвлаживања и опоравка такође треба да буде веома брза, штавише, цели ормарићи треба да буду безбедни од ЕСД, суви ормани који се користе у чистој просторији морају бити од нерђајућег челика да би испунили строге хигијенске захтеве.
Током процеса поновног загревања, пара у траговима влаге продире у ИЦ пакете, апсорбована влага се брзо шири унутра, што доводи до невидљивих оштећења, као што су квар ожичења, кокице и микро-пукотине, чак и пуцање на површину, ове недостатке није лако уочити у раној фази, међутим, ови невидљиви, потенцијални проблеми излазе на тржиште, затим се враћају факултетски производи и следе жалбе.
Нормално складиштење |
Рефлов процес |
||
|
|
|
|
Влага из околине продире у паковања. |
Током загревања, притисак водене паре се повећава, што одваја матрицу и смолу. |
Водена пара наставља да се шири под загревањем, дижући пакете у ваздух. |
Водена пара ломи пакете, што узрокује микро-пукотине. |
ИПЦ/ЈЕДЕЦ Ј-СТД-033 стандард специфицира “Стандард за руковање, паковање, отпрему и употребу уређаја за површинску монтажу осетљивих на влагу/пролијевање.а, захтева складиштење ниске влажности за компоненте осетљиве на влагу.
Брзина одвлаживања <5% РХ серије:
Отворите врата на 30 секунди, а затим затворите, влажност ће се вратити на <5% релативне влажности у року од 30 минута, погледајте доњу криву: (амбијентална температура 25 степени Ц, влажност 60% релативне влажности)
КОЈЕ СУ Уобичајене методе за складиштење ЕЛЕКТРОНСКИХ КОМПОНЕНТА?
1. Кесе за заштиту од влаге
аМетода: Компоненте осетљиве на влагу су упаковане у запечаћене кесе за заштиту од влаге, са средствима за сушење и индикаторском картицом влажности (ХИЦ) унутра, корисници идентификују влажност околине у запечаћеним паковањима провером промене боје тачака на аутомобилу.
аНедостатак: кесе за заштиту од влаге + аутомобили за индикатор влажности + средства за сушење + ручни рад = потрошни материјал, ризик од цурења, висока цена.
2.Азотни ормани
аМетода: Компоненте осетљиве на влагу се чувају у орманима за прочишћавање азота или компримованом ваздуху како би се задовољило складиштење ниске влажности
аНедостатак: Пуњење азотом = континуирана потрошња Н2, висока ко
3.Електронски суви ормани
аМетод: Компоненте осетљиве на влагу се постављају у електронски орман за сушење, само га прикључите, машина ће аутоматски радити и достићи веома ниску влажност.
а Предности: Без потрошног материјала, без ручног рада, без потрошње азота, еколошки, потребно је само мало електричне енергије.
Пружамо суве ормаре за решења електронских компоненти за следеће индустрије:
Електронска производња
Семицондуцтор
Пхармацеутицал
Лабораторија
Авијација
Војска
Предности сувих ормана за електронске компоненте
За више детаља о сувим ормарићима за електронске компоненте, посетите нашу веб страницу ввв.цлиматестсимор.цом или директно пошаљите е-пошту на салес@цлиматестсимор.цом, ми ћемо вас вратити у најкраћем могућем року, добродошли за могућу сарадњу.
